Продолжение работ над мотоциклом

И так, время идёт, новые шины заказаны, детали покрашены, а всё, что можно было снять и увезти домой на ремонт — отремонтировано. Настало время ремонта тех частей мотоцикла, которые по тем или иным причинам нельзя просто взять и привезти домой. Поэтому сейчас моя паяльная станция перекочевала в гараж. Перед обратной сборкой мотоцикла, надо снять всю изоленту и заменить её на термоусадку или кембрик.

Прежний хозяин очень любил скрутки и очень небрежно врезал сигнализацию в цепь мотоцикла, поэтому необходимо размотать всю изоленту, найти скрутки и тщательно их пропаять.

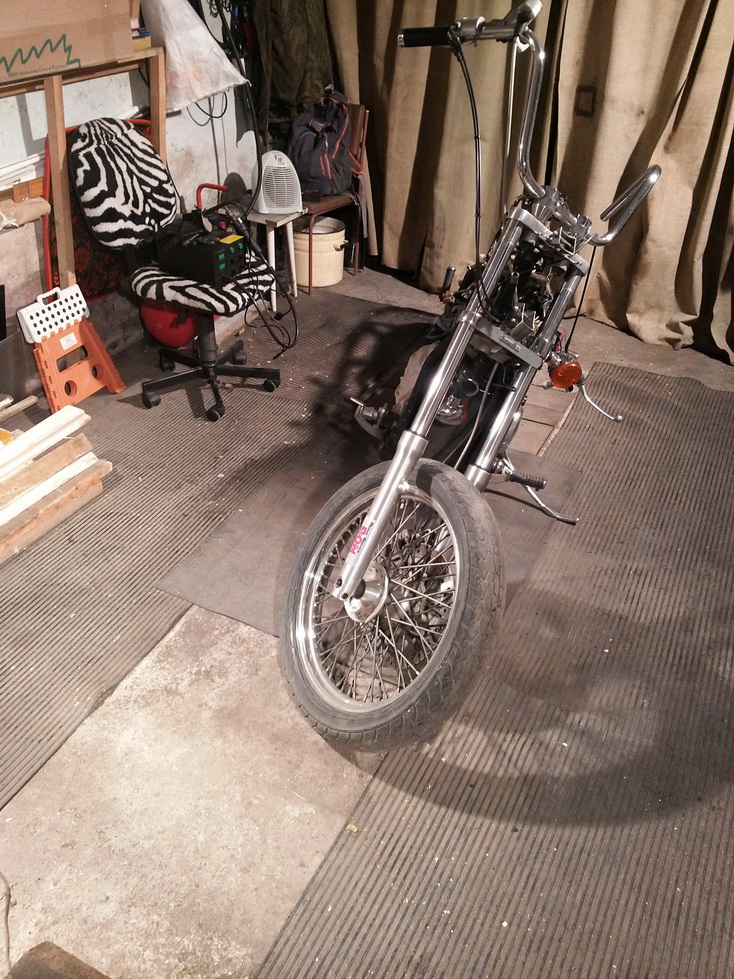

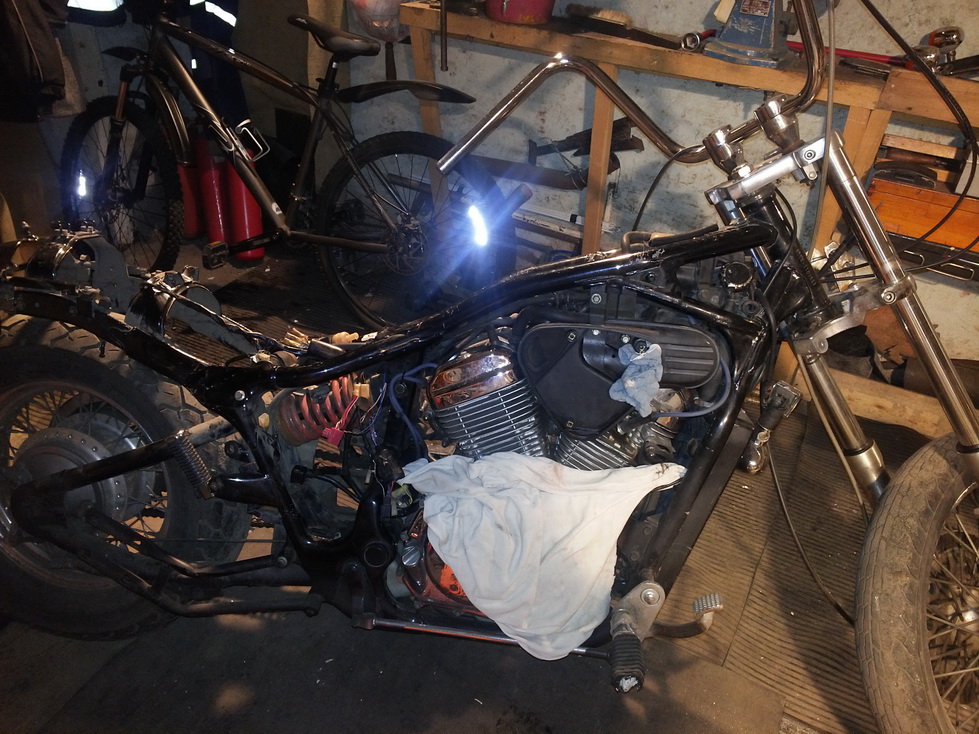

Включаем музыку погромче и приступаем к работе. Вот так сейчас выглядит мой Steed.

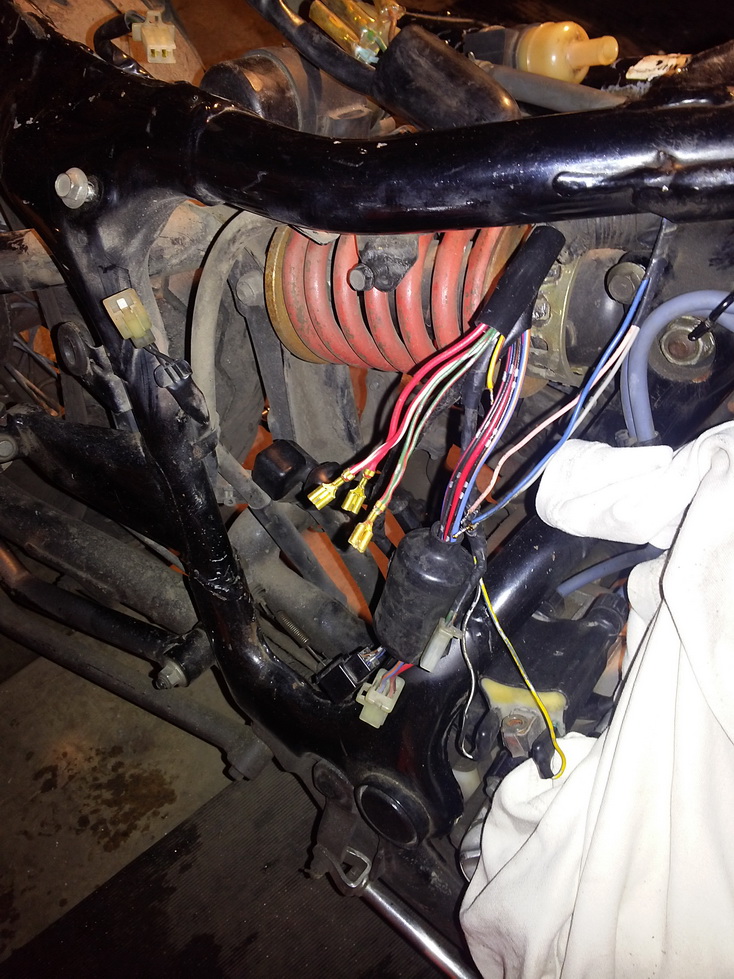

Перед началом работы и перед тем, как извлекать клеммы из фишек, я фотографирую расположение проводов, а так же для наглядности как было до и станет после «обновления»

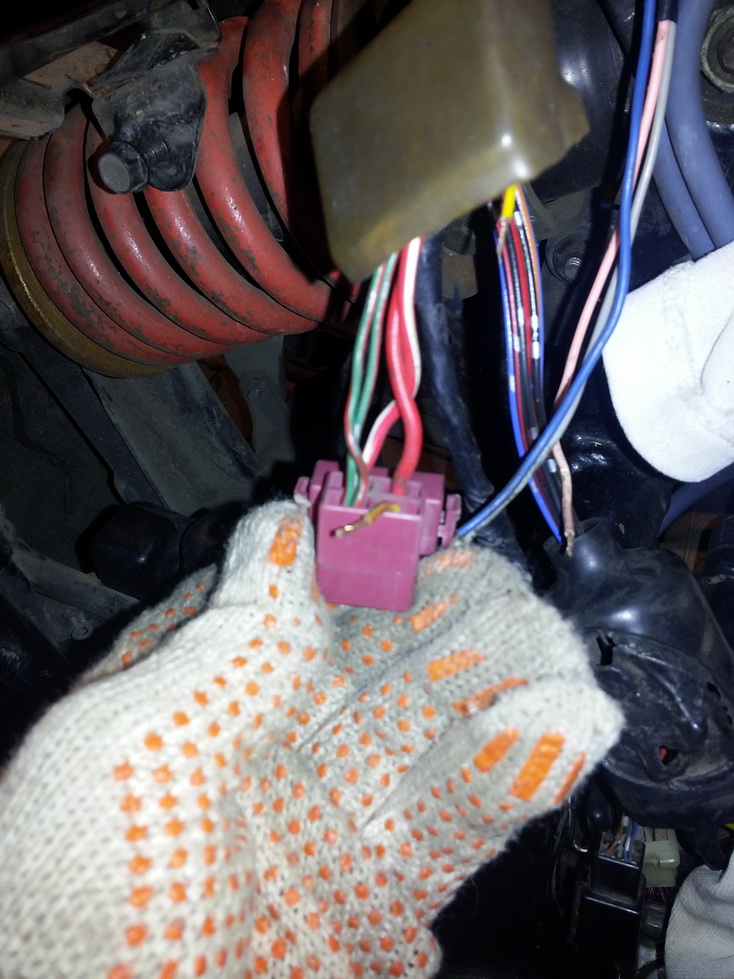

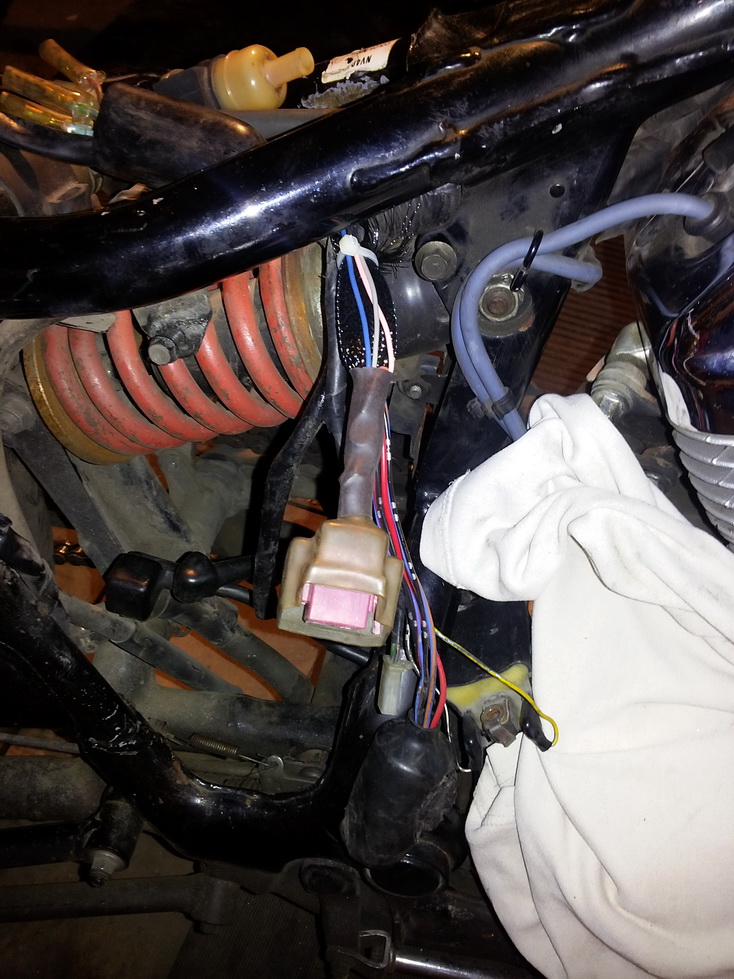

Вот так выглядит фишка с клеммами с уже удалённой изолентой. Снимаем фишку, чтобы одеть сверху новую оплётку.

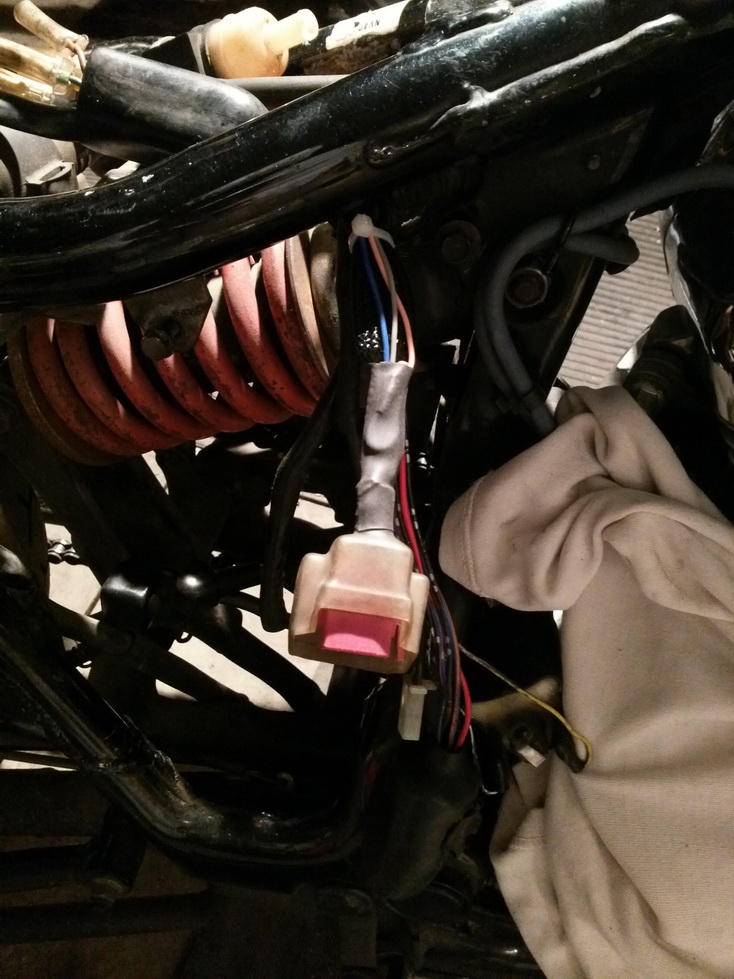

Так как пайку и надевание оплётки я подробно описывал в прошлых постах, то на этот раз просто покажу уже готовый результат. Запаял всего пару проводов и протянух их в оплётку.

Одеваем оплётку, а края заплавляем в термоусадку. Одеваем оплётку, а края заплавляем в термоусадку. Одеваем оплётку, а края заплавляем в термоусадку.

Помимо всего прочего, для удобства работы с проводами я снял пластиковые части, по которым они проходили. Пластик увезён домой для дальнейшей чистки, мойки и сушки.

Ну в общем с правой стороны (там где находится аккумулятор) работы было немного и рассказать больше особо и нечего. Осталась работа по мелочам не более того.

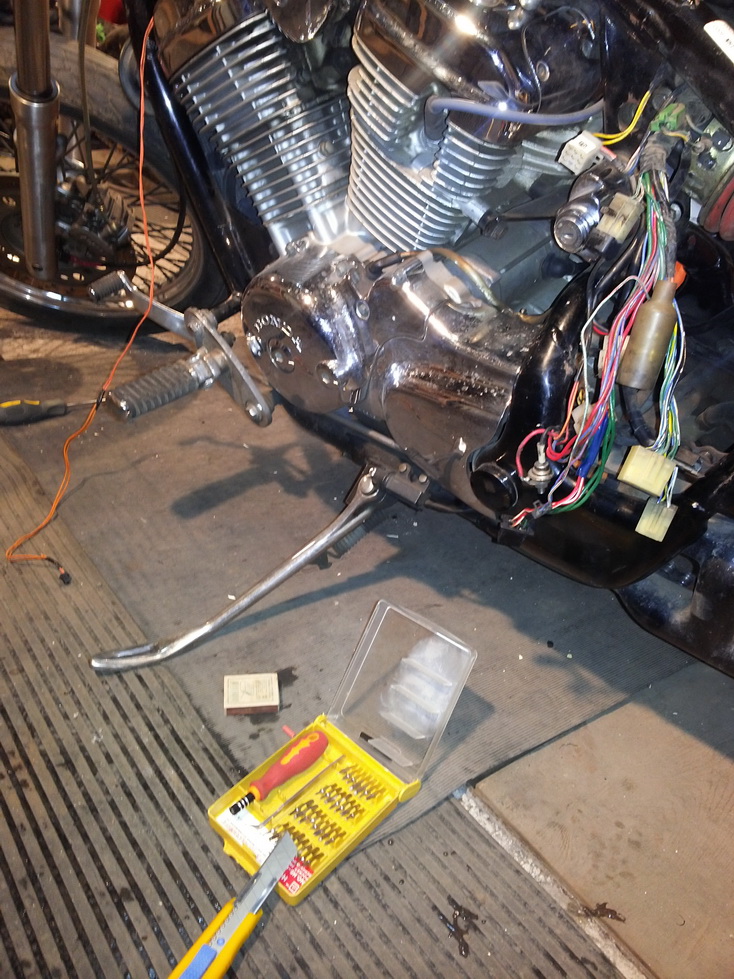

А вот с левой стороны расположилась сигнализация, различные блоки цепи и общий жгут проводов, проходящий по раме под баком.

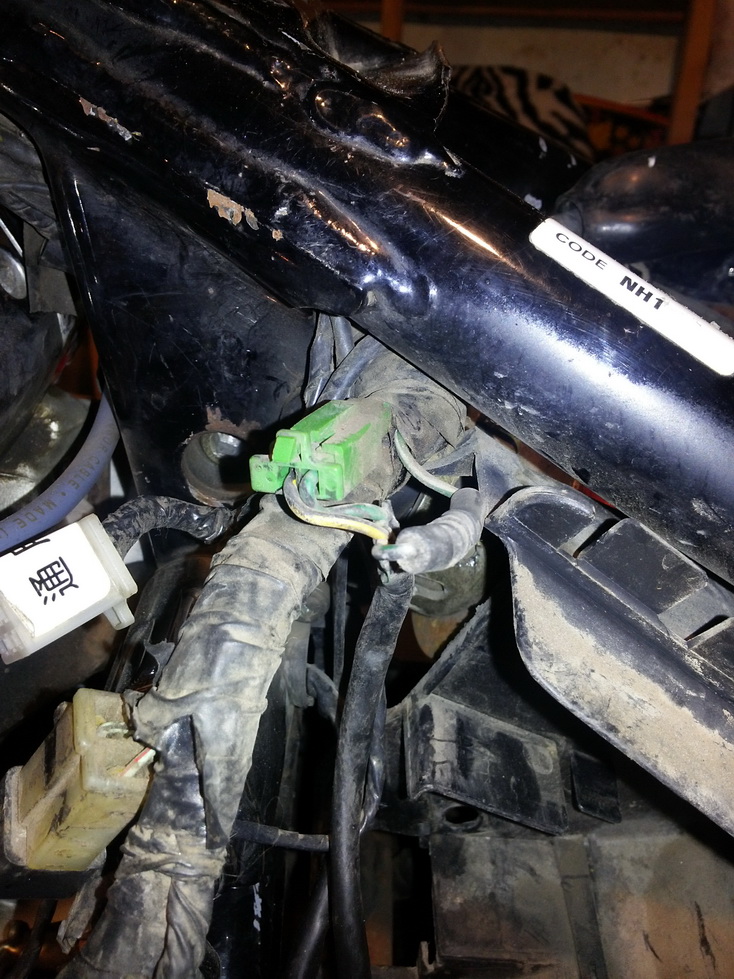

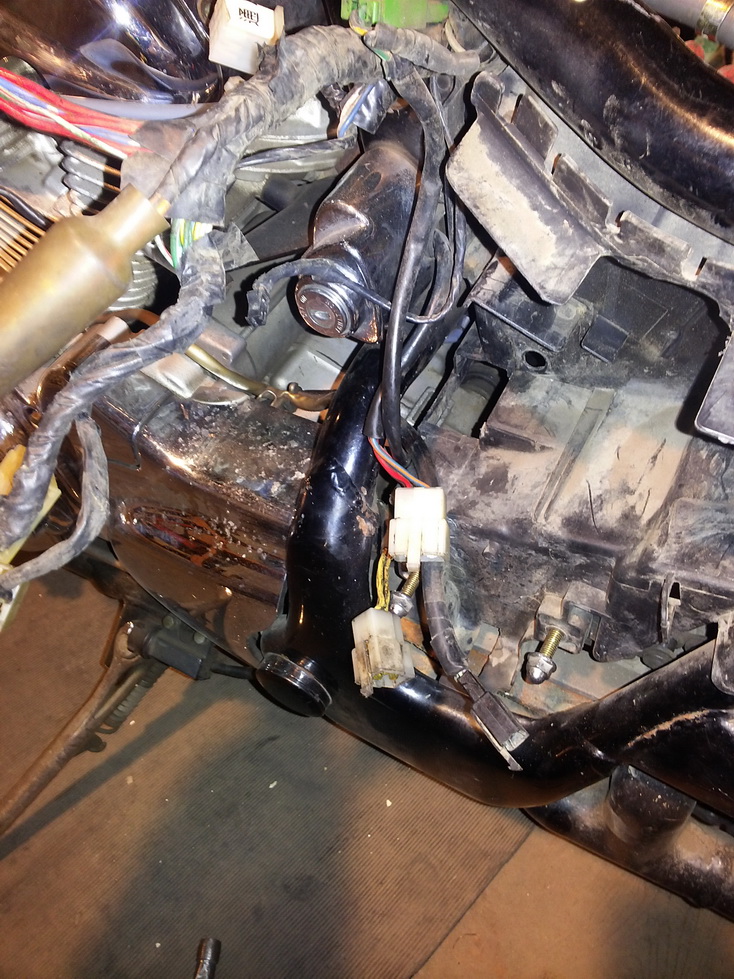

Вот так выглядела электропроводка до начала работы. Фотографирую все провода, чтобы в случае каких либо проблем с памятью, можно было свободно вернуть повода в предназначенные для них места. Вот так выглядела электропроводка до начала работы.

А тем временем по «Нашему радио» играла Ария, а работы по переделке электропроводки мотоцикла, не приостанавливались ни на минуту.

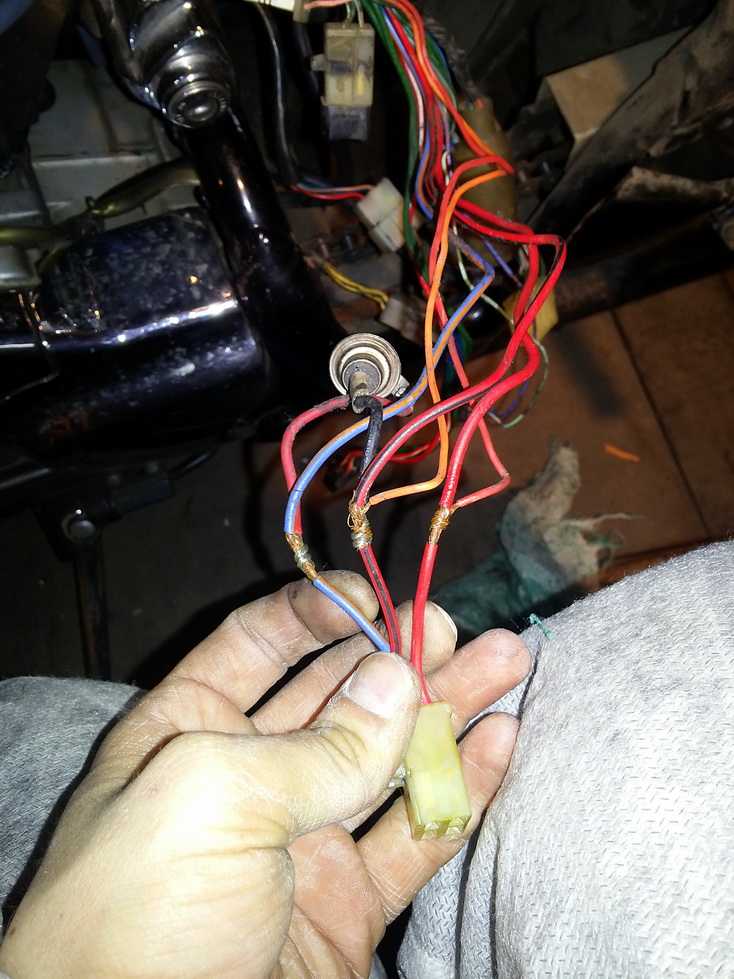

Снимаем фишки и разбираем клеммы. Очищаем провода от жира и грязи, зачищаем их и подготавливаем к пайке.
Схема врезки сигнализации реализована не в лучшем виде. Фотографируем всё, чтобы не ошибиться при сборке.

После проведения подготовительных работ, всё по старой схеме, спаиваем провода, пропаивая толстые провода, как можно тщательнее, чтобы от времени олово не потрескалось и проводку не пришлось потрошить через год — два.

А вот так выглядит проводка после уже известных манипуляций.

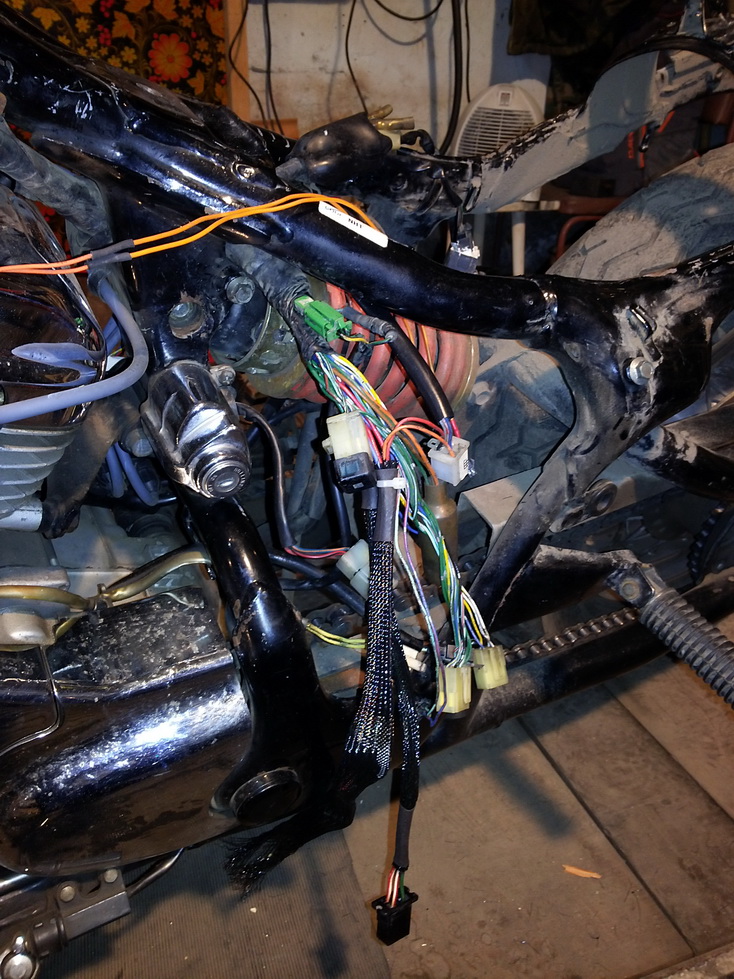

Проводка мотоцикла после пайки и надевания оплётки на провода.

Так же в этот раз удалось снять передние сигналы поворота (была проблема с вытягиванием проводов от сигнализации) и увезти их для переделки домой (дома всё же паять за столом куда удобнее).

На этот раз пока всё. Надеюсь, что завтра мне доставят заказанную на днях моторезину и я смогу заменить старые шины на новенькие, доделать небольшие мелочи и приступить к обратной сборке мотоцикла.

Установка ламп

Установил в гараже новые галогеновые лампы на место старых обычных лампочек, получилось просто отлично. Сейчас в гараже светло, как днём даже при включении всего двух ламп, а их предполагается три. Вот пару фоток, как сейчас стало светло. Чуть позже добавлю несколько фоток крепления самих лам :)

Галогеновые лампы в гараже Галогеновые лампы в гараже

P.S. 500 Ватт оказалось больше чем достаточно для помещения 5х4.

Новые галогеновые лампы для гаража

Вчера в Кастораме купил две вот такие 500 ваттные галогеновые лампы по супер привлекательной цене 165 рублей за штуку.

Галогеновая лампа фирмы Navigato 500 Ватт

Утром на работе решил проверить насколько мощно такая лампа будет освещать помещение. Припёр инструменты, купил выключатели. нашёл пару компьютерных проводов и вуаля!

Мой походный набор инструментов Вот так выглядит несобранная лампа

После сборки решил проверить, но на фотографии плохо видно насколько сильно освещена комната, но скажу что ожидал чуть большего. Но однозначно 2 таких лампы с лихвой заменят обычные лампы в моём гараже.

В свете галогеновой лампы

Большой плюс таких ламп в том, что они идут в комплекте с кронштейном для настенного крепления и имеется возможность поворачивать их как потребуется.
